Attuatore elettrico Uflex AV

Attuatore Elettico Uflex AV

Gli attuatori lineari AV sono prodotti elettromeccanici, studiati per l’utilizzo nella nautica da diporto, che permettono l’apertura e la chiusura anche parziale dei pesanti portelloni del vano motore, gavoni, boccaporti etc. Usando un interruttore è possibile bloccare i portelloni in tutte le posizioni comprese fra la chiusura totale e la completa apertura: la posizione è poi mantenuta da meccanismi interni che ne impediscono la chiusura accidentale. Un dispositivo di emergenza permette inoltre l’eventuale apertura manuale del vano in caso di mancanza di corrente.

CARATTERISTICHE TECNICHE

• A seconda della spinta richiesta, l’attuatore AV può essere montato singolarmente o in coppia nelle installazioni doppie o in un numero superiore nelle installazioni multiple
• Spinta max nelle installazioni singole: 1200N (120 kg - 265 lbs)
• Spinta max nelle installazioni doppie: 2400N (240 kg - 529 lbs)
• Si raccomanda di non superare la spinta massima indicata
• Fornito con 2 staffe di montaggio complete di perni e coppiglie
• Stelo in acciaio inox telescopico per consentire l’apertura manuale in caso di emergenza
• Disponibile a richiesta senza dispositivo di apertura manuale di emergenza
• Protezione ai sovraccarichi e arresto a fine corsa mediante limitazione di corrente
• Protezione di tipo IP 65
• Velocità 25 mm/sec senza carico, 17 mm/sec con carico massimo
• Assorbimento a carico installazione singola: 10A a 12V, 5A a 24V
• Assorbimento a carico installazione doppia: 20A a 12V, 10A a 24V
• Per i modelli AV 12 VDC, conformità ai requisiti di antideflagranza secondo UL1500 - ISO8846

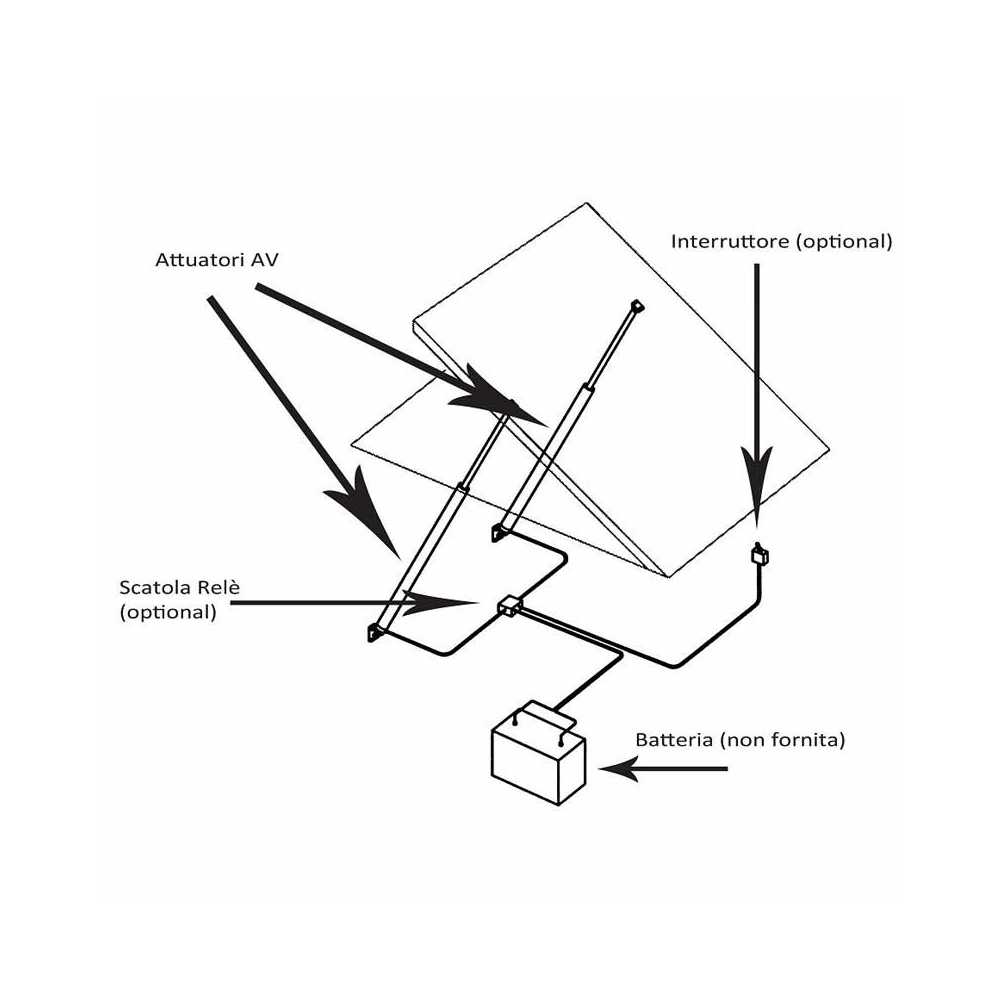

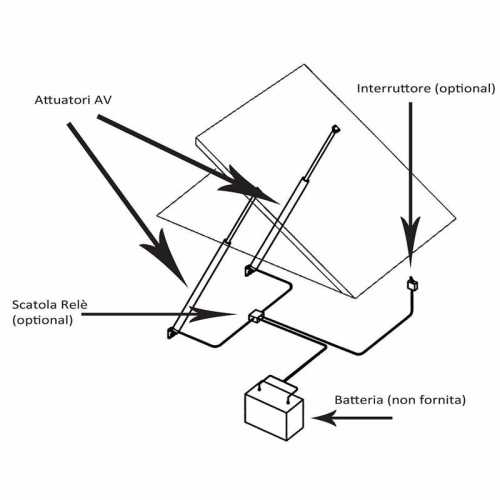

DESCRIZIONE DEI COMPONENTI

Attuatori Serie Av
• n° 1 per installazione singola
• n° 2 per installazione doppia
• Diametro esterno: 48 mm (1.9”)
• Brandeggio massimo consentito: 125°

Cavo di alimentazione attuatore:
• Gli attuatori della serie AV e ULYSSES vengono forniti con 1,5 m (5 ft) di cavo elettrico
• Avvertenza: Qualora si rendesse necessario prolungare il cavo, non sostituire quello esistente, ma effettuare una giunzione seguendo le istruzioni fornite con il prodotto.

Da completare ( vedi Accessori ) con un relè cod. 1640412 o cod. 1640424, un interruttore cod. 1640400 e un fusibile (non fornito) per consentire l'apertura e la chiusura.

 Modelli:
